Spiral Classifier

구조개요

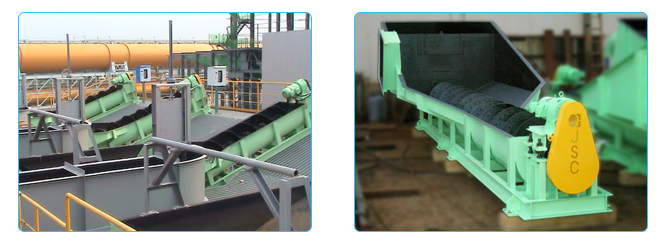

Jungsin Classifier는 물과 찌꺼기가 섞인 혼합물이 유입되면 TANK 안에 있는 SCREW를 통해서 물과 찌꺼기를 분류하는 기계입니다.
Spiral Classifier는 Trough로 흘러들어 들어오는 Scale과 물의 혼합물이 Classifier의 경사가 있는 Tank에 유입되고 계속되는 혼합물 유입으로 상대적으로 비중이 큰 SCALE이 물 밑으로 가라앉습니다. 그러면 Tank에 장착된 Screw가 회전하면서 밑으로 가라앉은 Scale이 Screw에 의해 Discharge Chute로 운반되는 구조입니다.
Screw에 부착된 Wearing Shoe는 현장상황에 따라 내마모 특수강 또는 고무 코팅으로 만들어 지며 소모품교체시기가 길고, 특히 동력부 구조가 간단하고 Tank 자체에 Lifting Lug가 장착되어 추후 정비 시 편리한 구조로 되어 있습니다.
Spiral Classifier는 주로 수세, 분급, 미분제거를 연속적으로 할 때 쓰이며 쓰이는 분야는 제철공장, 발전설비, 화학설비, 선광장 등에서 널리 쓰이고 있습니다.
용도
제철공장 : 수처리 설비, 슬러지 분급설비 등
발전설비 : 수처리 설비, 슬러지 분급설비 등
화학설비 : 수세 설비, 슬러지 분급설비 등
선광장 : 미분 파쇄 후 분급설비
TYPE
Frame 방식 : Straight Type, Modified Type, Full Flare Type
Blade 방식 : Single, Double, Triple Type
Type Spiral Dia [mm] Tank Lenth [mm] Capacity [Ton/Hr] Sprial RPM Moto[kW]
Single Double
JSC 12 300 1800 - 2600 11-19 0.75
JSC 16 400 2400 - 4200 11-19 1
JSC 24 600 3000 - 5000 16 9-16 1.5 2.2
JSC 30 750 3500 - 5500 22 9-13 2.2 3.7
JSC 36 900 4800 - 7200 38 6-11 2.2-3.7 3.7-5.5
JSC 42 1050 5200 - 7600 43 4.5-9 3.7-5.5 5.5-7.5
JSC 48 1200 6000 - 8400 70 4-8 3.7-5.5 5.5-7.5
JSC 54 1350 6000 - 8400 74 3.5-7 3.7-5.5 7.5-11
JSC 60 1500 7600-10000 104 3-6 3.7-7.5 11-15
JSC 72 1800 9000 - 12000 140 3-5 7.5-11 15-22
JSC 84 2100 11000 - 14000 188 3-5 11-15 22-30
JSC 96 2400 11400-15000 2.5-5 19-22 37-45
