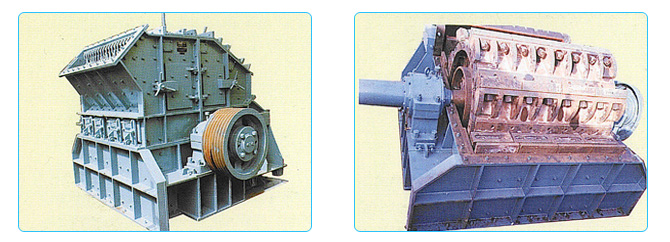

Jungsin Impact Crusher는 많은 양을 균일하게 파쇄 할 수 있도록 설계되어 있습니다. Frame과 Rotor는 충격을 많이 받는 부분이므로 충격이나 응력에 충분히 견디
도록 설계되어 있고 추후 소모품을 교체 시 용이한 구조로 되어 있습니다. Liner와 Striking Blade는 특수강으로 주조하여 내마모성이 강해 교환주기가 긴 것이 장점입니다.
Jungsin Impact Crusher의 특징은 다음과 같습니다.
파쇄비는 약 10 : 3으로 크고 재료의 크기 및 모양 등이 산물입도에 영향을 미칩니다. 동력비가 저렴, 동체가 가볍고 크기가 작고 진동이 적으며 기초가 간단합니
다. Sealing이 잘되어 있어 외부 이물질에 대한 걱정이 없고 운전이 쉽습니다. 파쇄된 입자의 모양은 구 또는 육면체 모양입니다.
Impact Crusher는 주로 1, 2차 파쇄용으로 쓰이며 쓰이는 분야는 제철공장, 발전설비, 화학설비, 골재, 석회석 공장, 광산 등에서 널리 쓰이고 있습니다.
TYPE
Manual type : Mill Plate와 Impact Plate와 Rotor의 Gap을 수동으로 조정하는 Type
Hydraulic type : Mill Plate와 Impact Plate와 Rotor의 Gap을 Hydraulic Cylinder를 사용하여 조정하는 Type
Type
Capacity [Ton/Hr]
Motor [kW]
Speed of Rotor[rpm]
Feed Opening [mm]
Fine
Coarse
Min.
max.
JIC-0
1.5 ~ 4
4 ~ 7
5.5
11
600 ~ 1520
220 x 355
JIC-1
3 ~ 8
8 ~ 15
7.5
18.5
350 ~ 1140
230 x 470
JIC-2
5 ~ 16
16 ~ 30
11
30
470 ~ 950
240 x 680
JIC-3
8 ~ 30
30 ~ 50
22
45
280 ~ 960
300 x 690
JIC-4
12 ~ 45
45 ~ 75
37
75
280 ~ 960
300 x 1200
JIC-4/100
20 ~ 70
70 ~ 120
55
110
210 ~ 510
370 x 1020
JIC-4-140
30 ~ 100
100 ~ 180
75
150
210 ~ 510
370 x 1520
Type
Capacity [Ton/Hr]
Motor [kW]
Fine
Coarse
Min.
max.
JIC-0
1.5 ~ 4
4 ~ 7
5.5
11
JIC-1
3 ~ 8
8 ~ 15
7.5
18.5
JIC-2
5 ~ 16
16 ~ 30
11
30
JIC-3
8 ~ 30
30 ~ 50
22
45
JIC-4
12 ~ 45
45 ~ 75
37
75
JIC-4/100
20 ~ 70
70 ~ 120
55
110
JIC-4-140
30 ~ 100
100 ~ 180
75
150
Type
Speed of Rotor[rpm]
Feed Opening [mm]
JIC-0
600 ~ 1520
220 x 355
JIC-1
350 ~ 1140
230 x 470
JIC-2
470 ~ 950
240 x 680
JIC-3
280 ~ 960
300 x 690
JIC-4
280 ~ 960
300 x 1200
JIC-4/100
210 ~ 510
370 x 1020
JIC-4-140
210 ~ 510
370 x 1520
용량은 석회석 기준임. (Capacities given above are based on cruching well shot quarry run limestone.)
